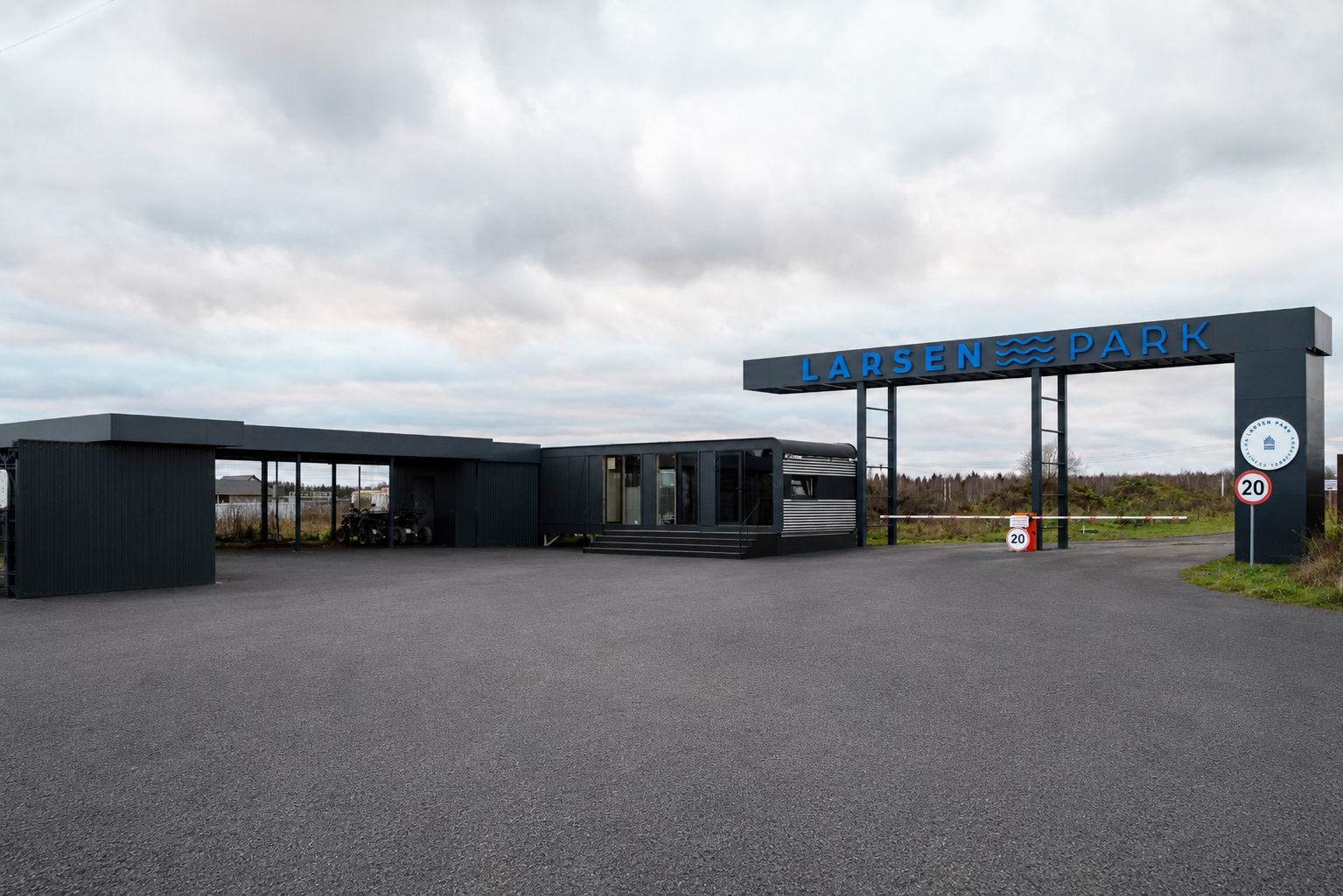

Как точный расчет и комплексный монтаж превратили КПП в визитную карточку поселка
Задача
Перед нашей командой стояла масштабная задача по комплексному благоустройству и созданию единой, функциональной въездной группы в коттеджном поселке «Ларсен Парк». Проект требовал одновременного возведения нескольких разноплановых объектов: центральной въездной стелы с элементами брендинга, крытого навеса для техники с изолированным хозблоком, а также защищенного навеса для контейнеров сбора мусора. Главный вызов заключался в необходимости объединить все элементы в общую архитектурную концепцию стиля хайтек, обеспечив максимальную надежность тяжелых конструкций при ежедневной эксплуатации.

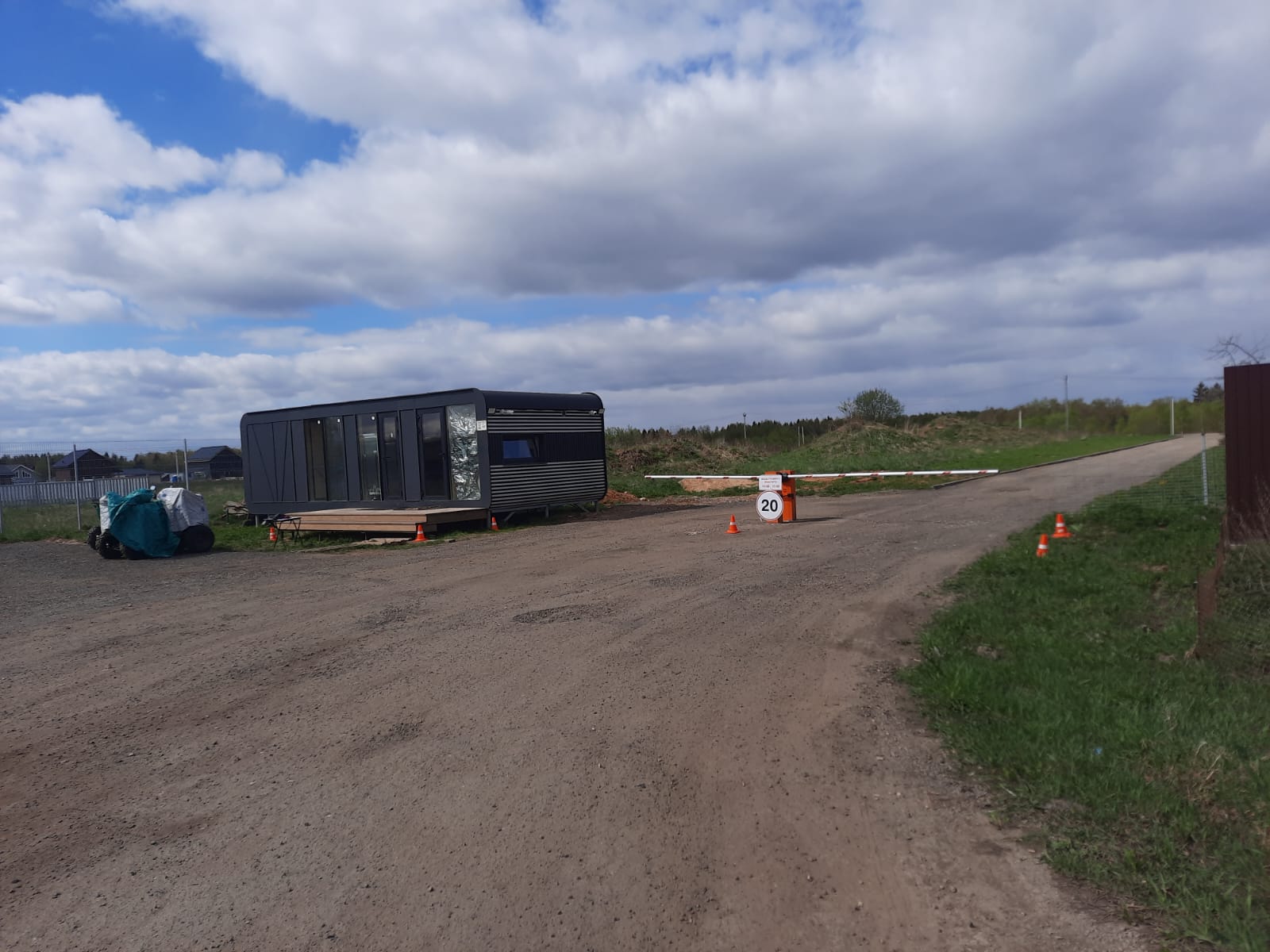

Фото до начала работ
На момент старта работ въездная зона поселка имела незавершенный и морально устаревший вид. На площадке находились старые конструкции вывесок, которые подлежали полному демонтажу и утилизации. Территория не имела четкого зонирования: отсутствовало организованное место для хранения сервисной техники и скрытая зона для ТБО. Нам предстояло полностью переработать пространство у главного въезда, провести точную разметку под несколько независимых фундаментов в грунте и подготовить площадки для монтажа крупногабаритных металлоконструкций.

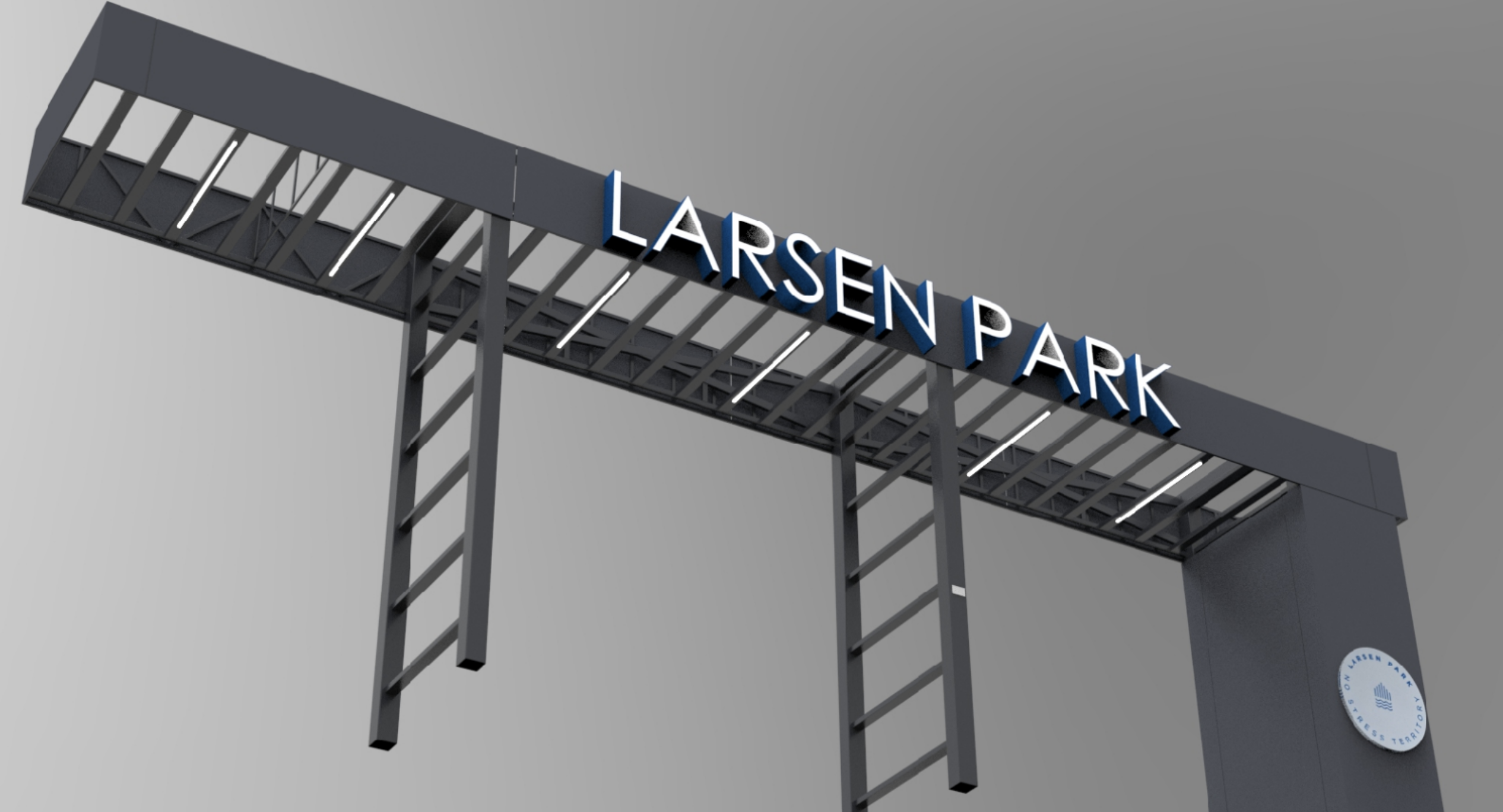

Чертежи и 3D-визуализация

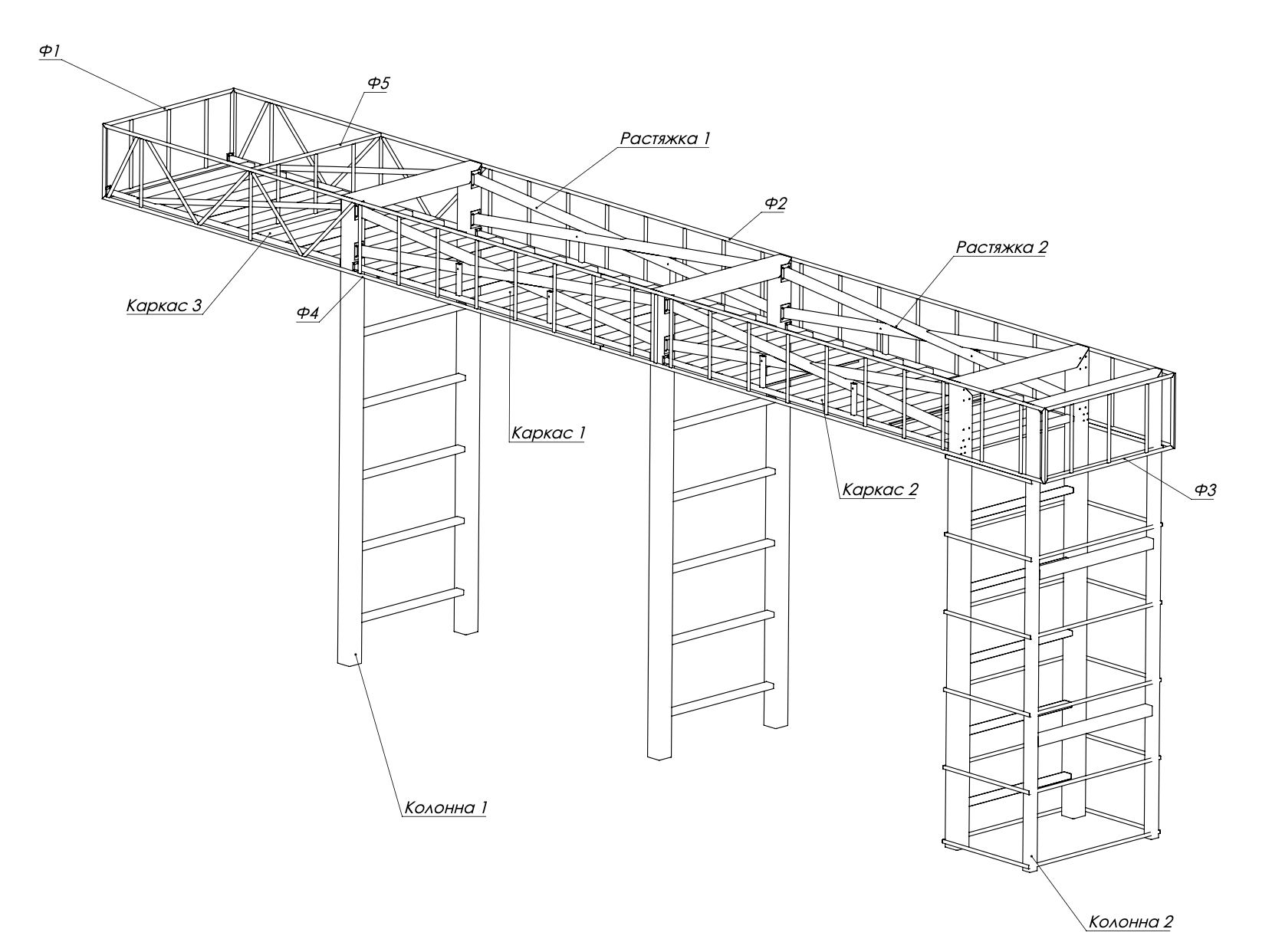

Для реализации проекта был разработан индивидуальный комплект чертежей, разделенный на три независимых конструктивных блока. На этапе 3D-моделирования инженеры детально проработали пространственное расположение объектов: центральное положение заняла высокая отдельностоящая стела, слева от нее разместился длинный навес для техники (общие габариты по кровле 9,4 х 8,3 м), а в стороне — навес под мусорные контейнеры (2,2 х 8,5 м). Проектирование фризов и отделки из алюминиевого композитного материала позволило клиенту заранее оценить строгую геометрию въездной группы и утвердить монохромное цветовое решение в оттенке графит (RAL 7024).
Инженерное решение

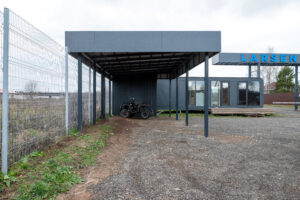

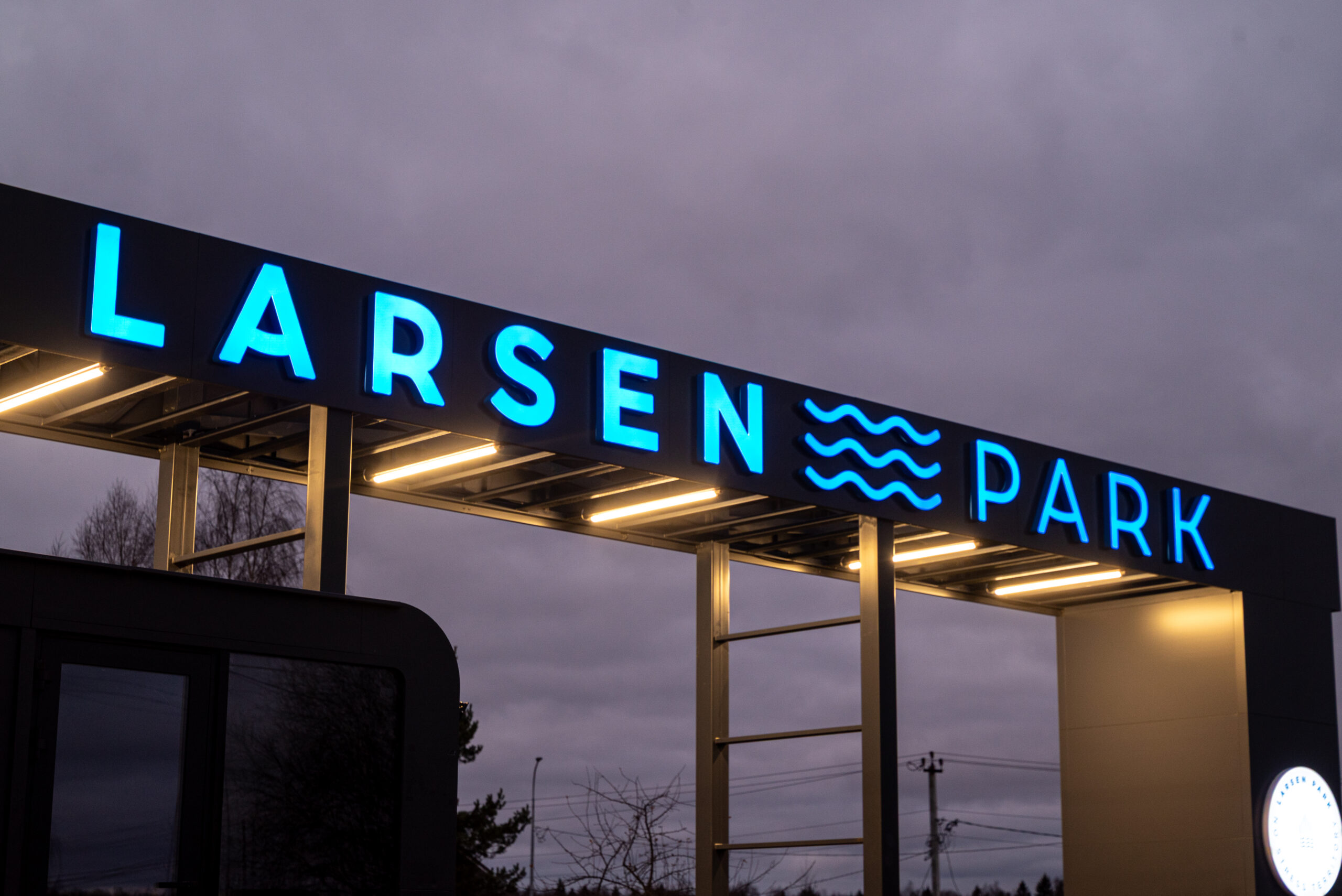

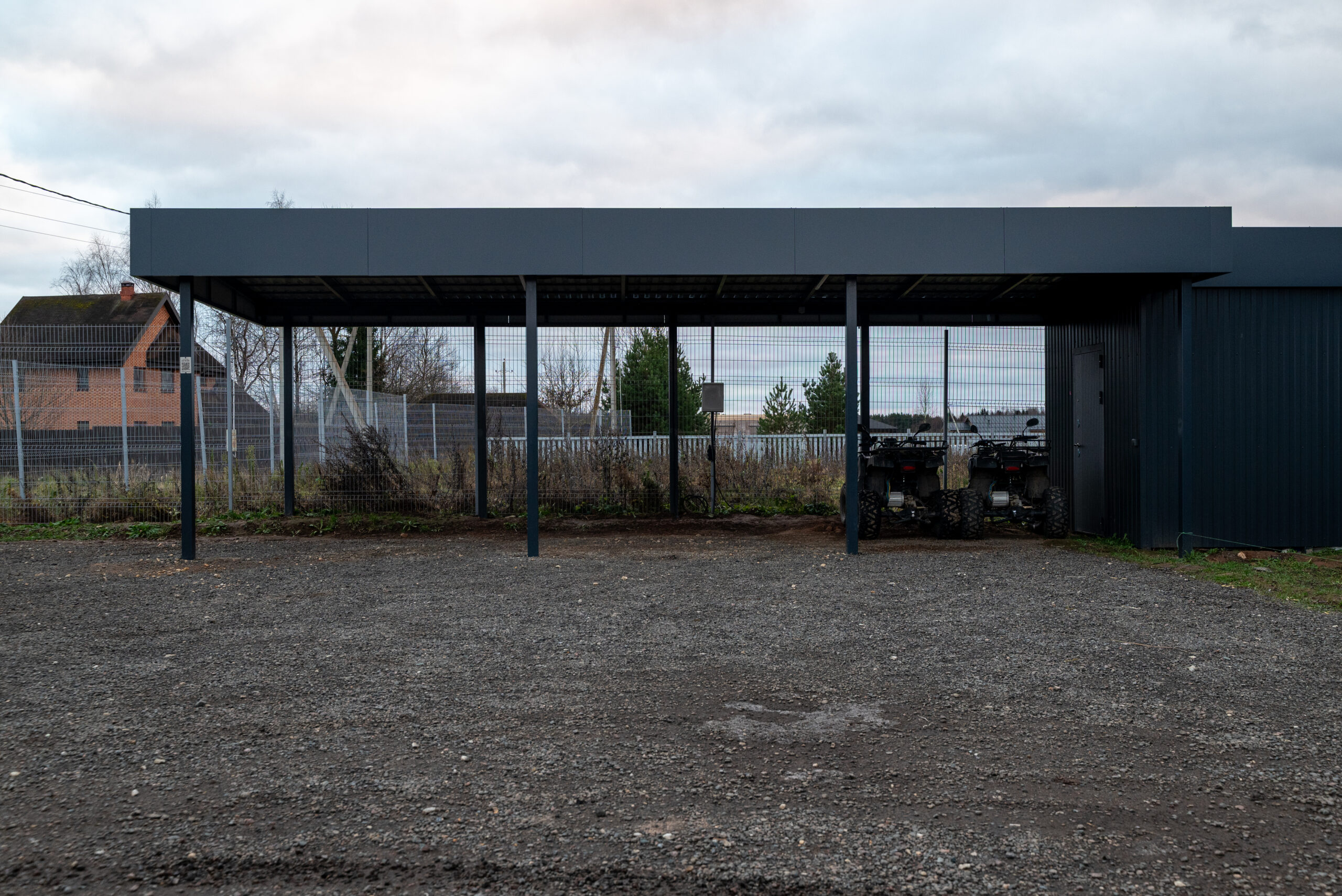

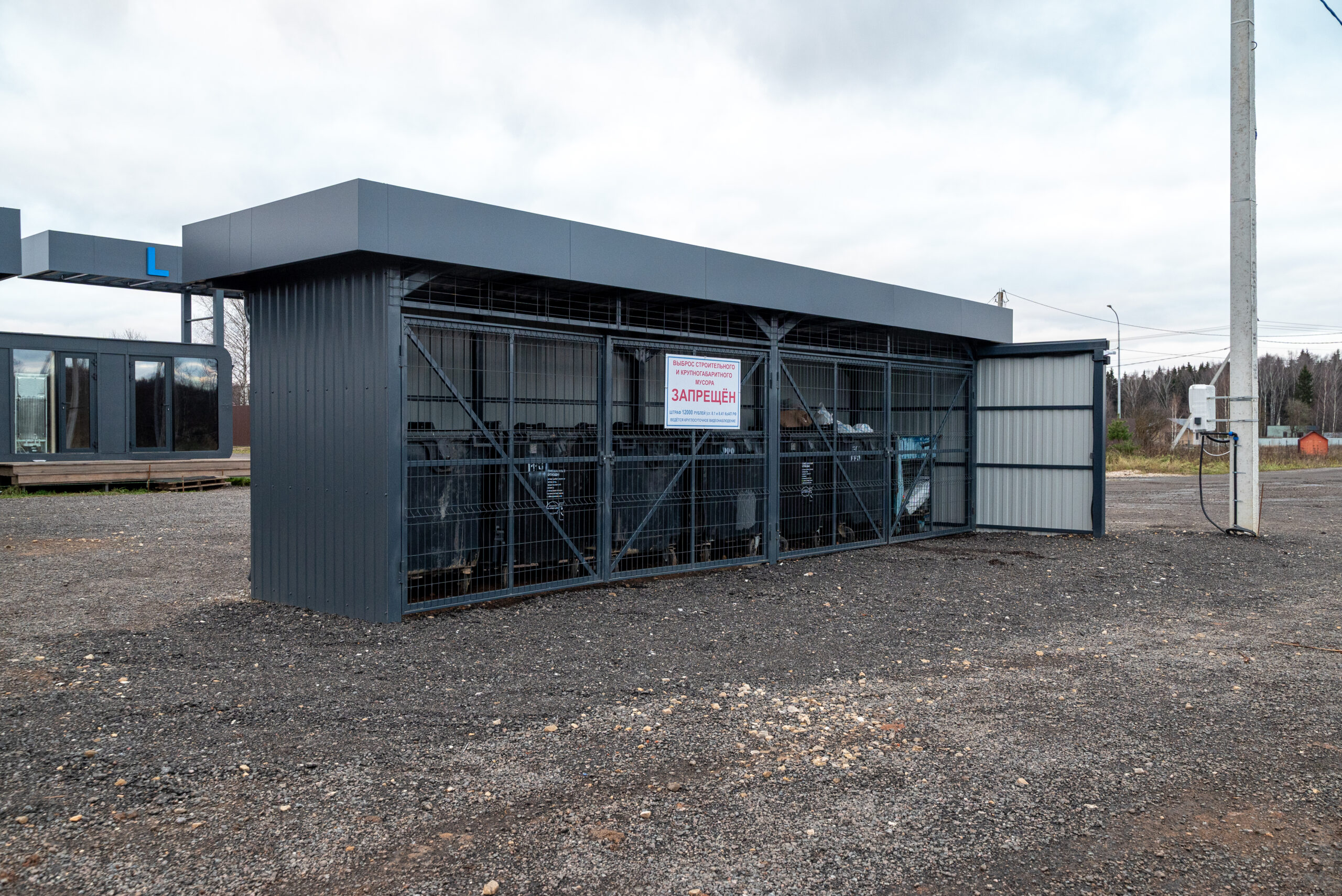

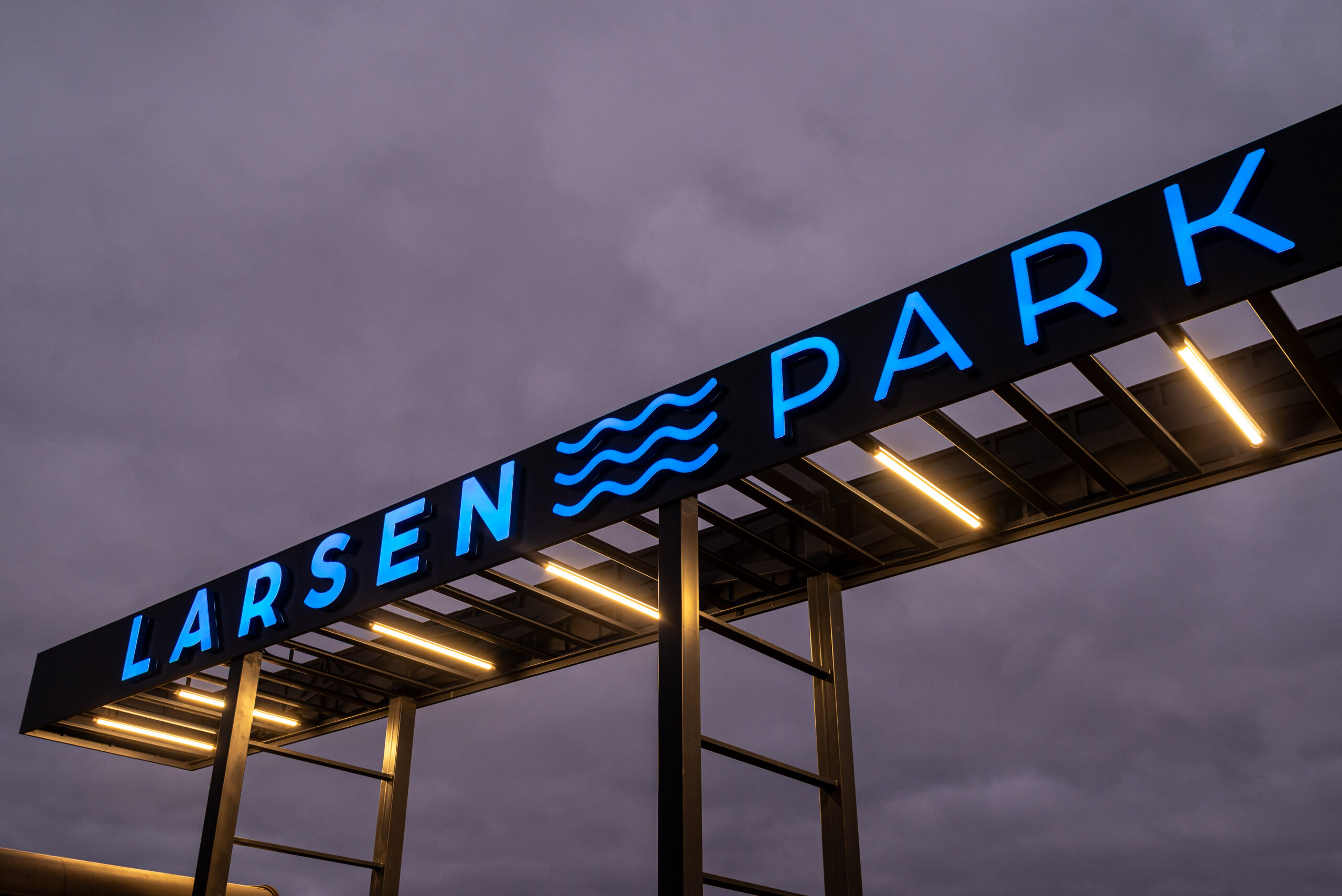

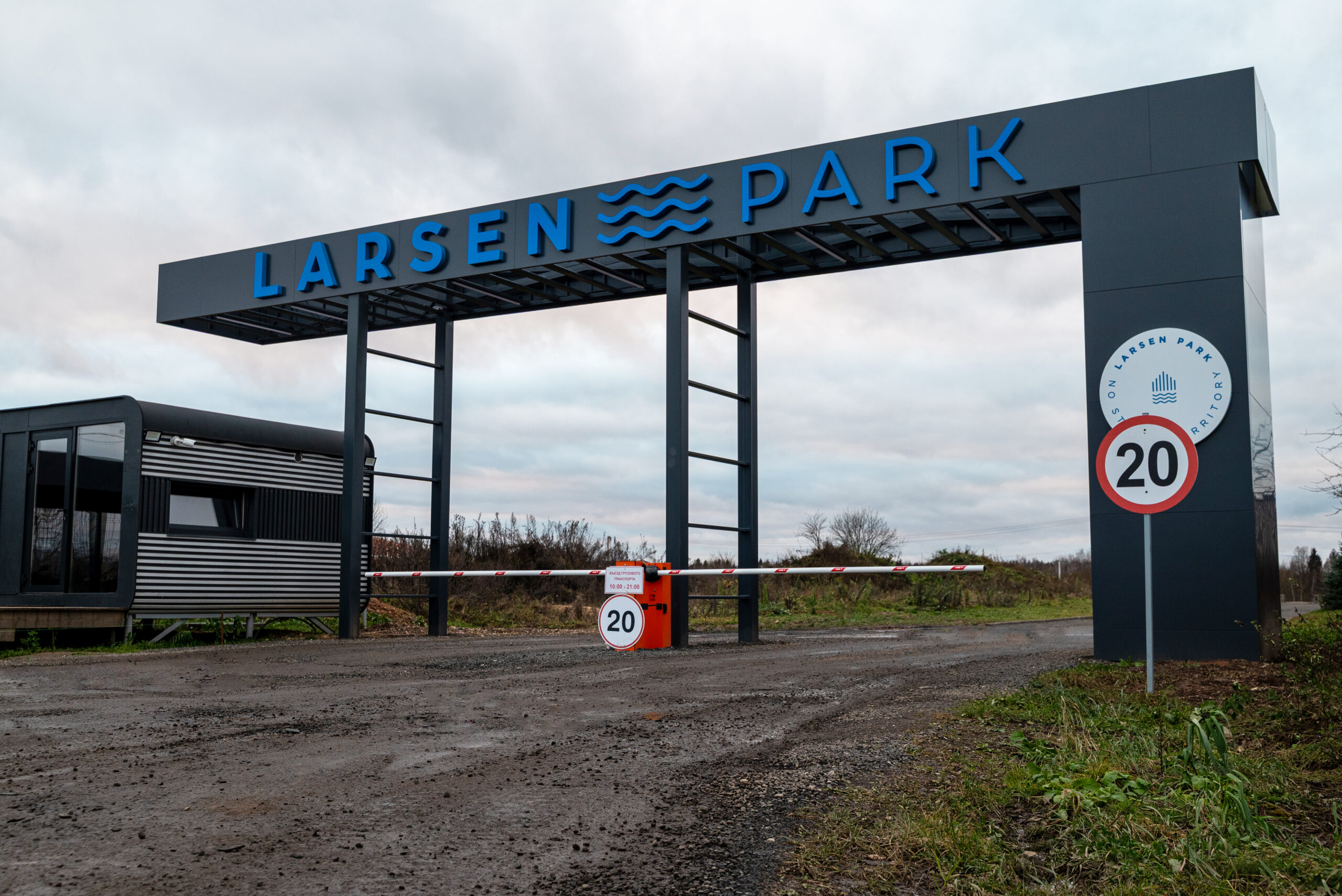

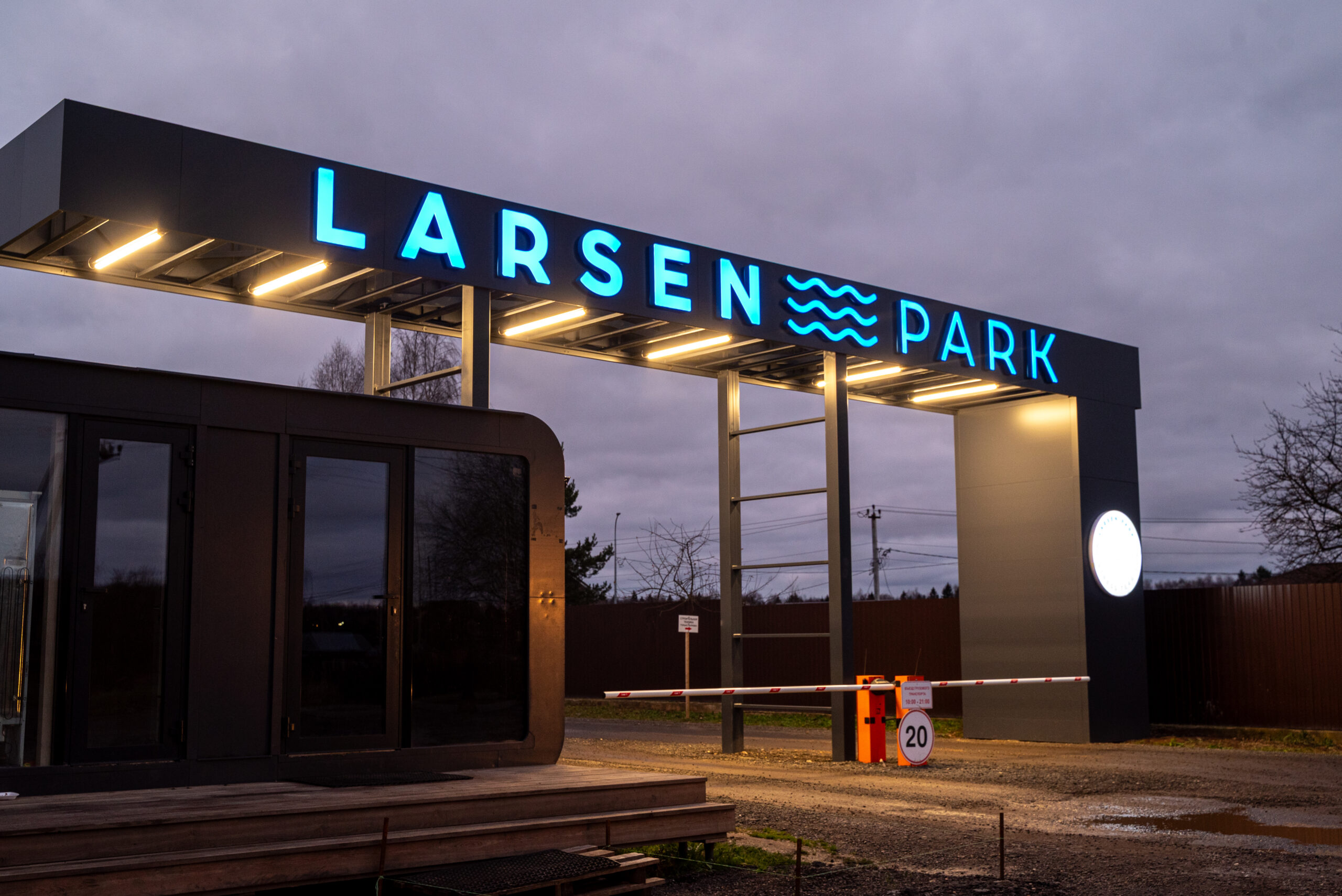

Специфика проекта потребовала устройства мощных подземных оснований для компенсации парусности высоких элементов. Центральная отдельностоящая стела выполнена на базе тяжелого пространственного каркаса из профильных труб сечением 200х200 мм и 120х120 мм. Под ее опорные стойки был заложен усиленный заглубленный бетонный фундамент, залитый в два этапа для фиксации массивной конструкции. Навес для техники и примыкающий к нему закрытый хозблок базируются на стойках из профильной трубы 100х100х3 мм с мощными ригелями 100х100х4 мм, стропильными балками 100х50х3 мм и прогонами обрешетки 40x20x2 мм. Кровля навеса площадью 67 кв. м выполнена из профилированного листа МП20R с односторонним окрасом. Стены хозблока и боковые заграждения навеса для мусорных контейнеров обшиты стальным профлистом. Металлокаркас третьего строения (навеса под ТБО) выполнен по цельносварной технологии, а сама кровля перекрыта профлистом НС-20 толщиной 0,5 мм. Все металлоконструкции прошли антикоррозийную обработку и финишное окрашивание полимерным составом в цвет RAL 7024. Отвод осадков обеспечивается интегрированной металлической водосточной системой D125/90.
