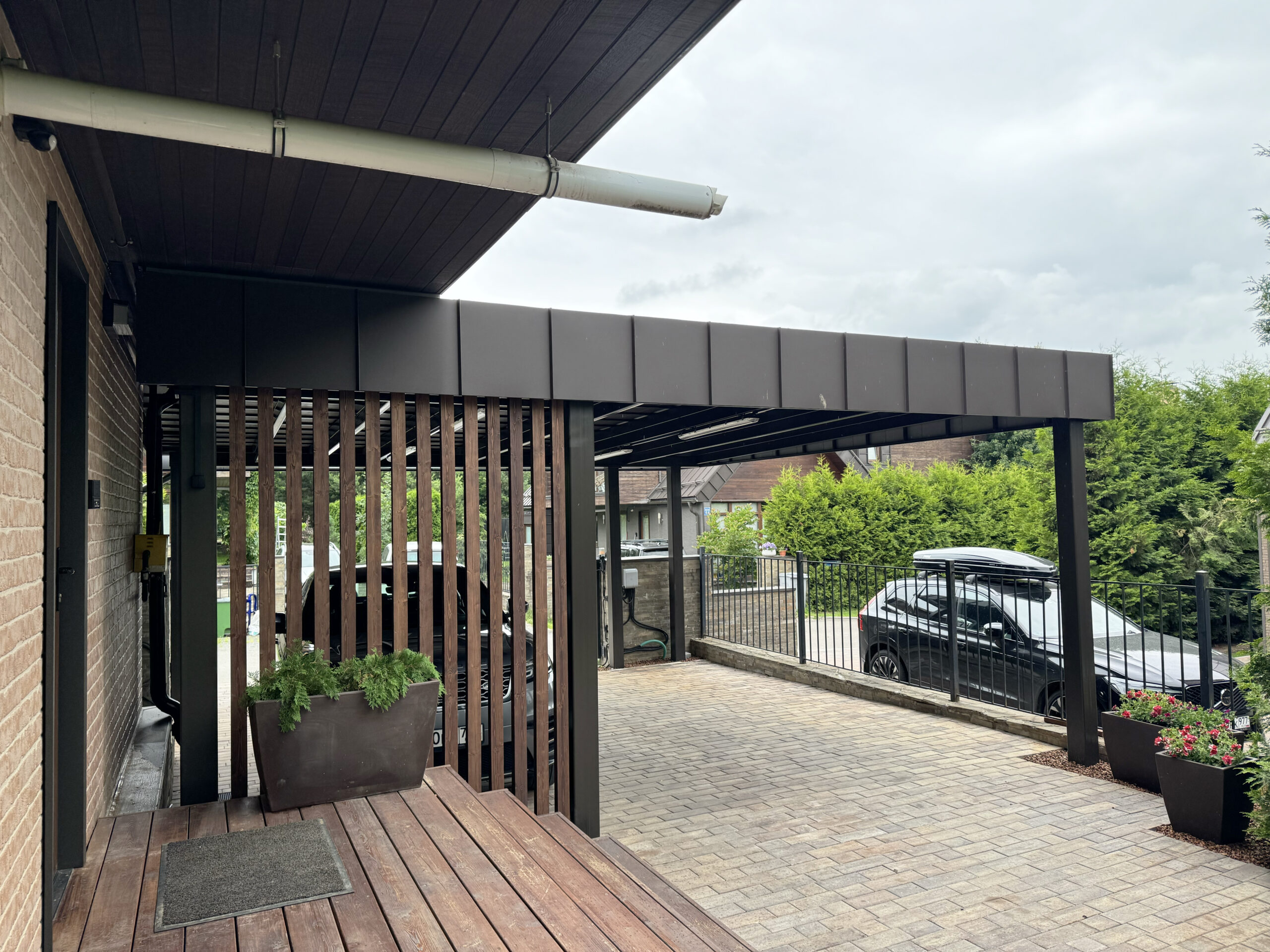

Строительство навеса в стиле хай-тек, интегрированного в архитектуру дома

Задача

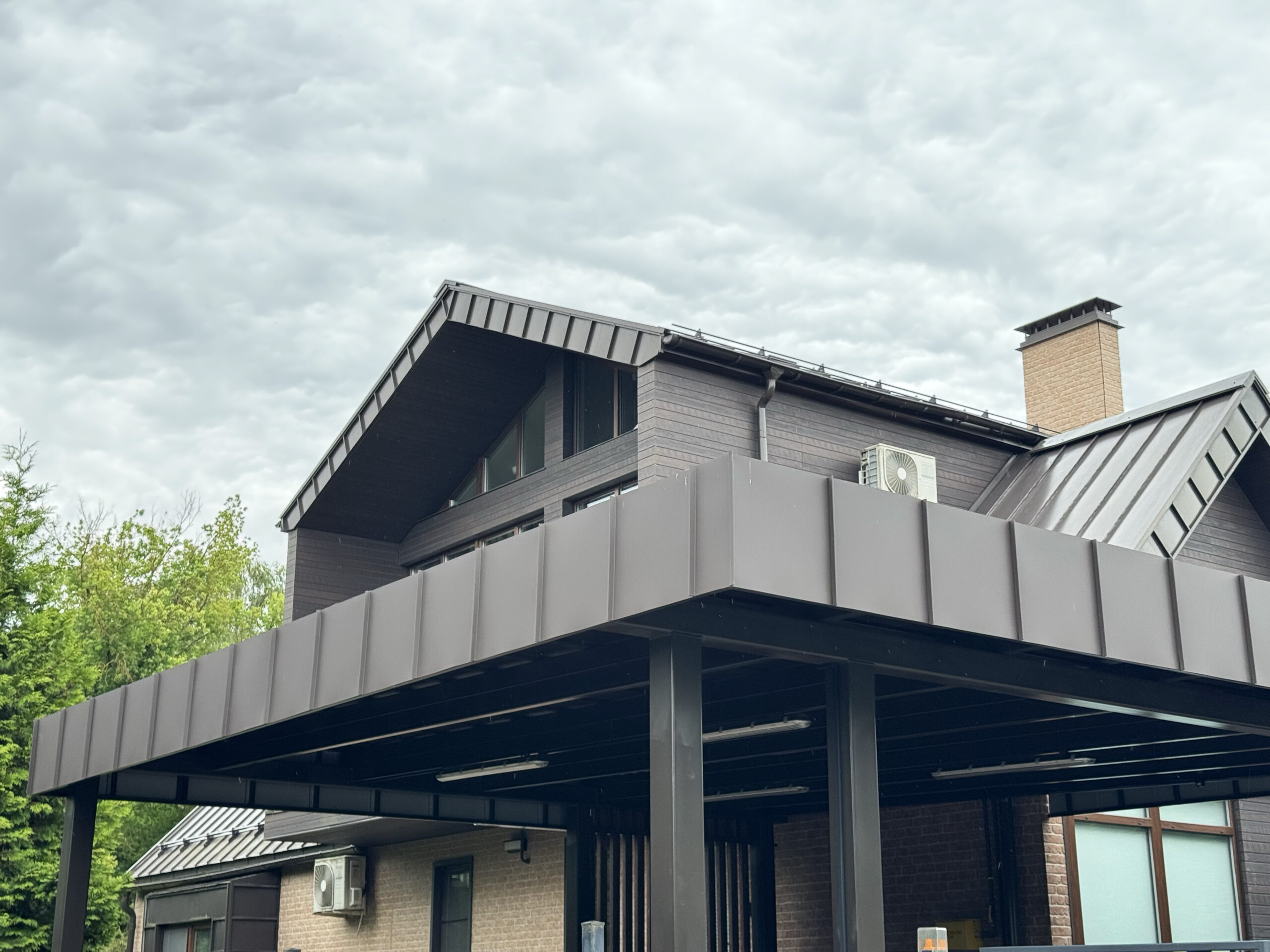

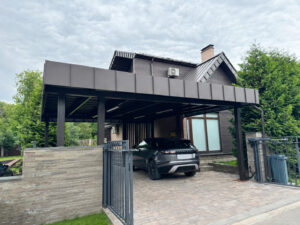

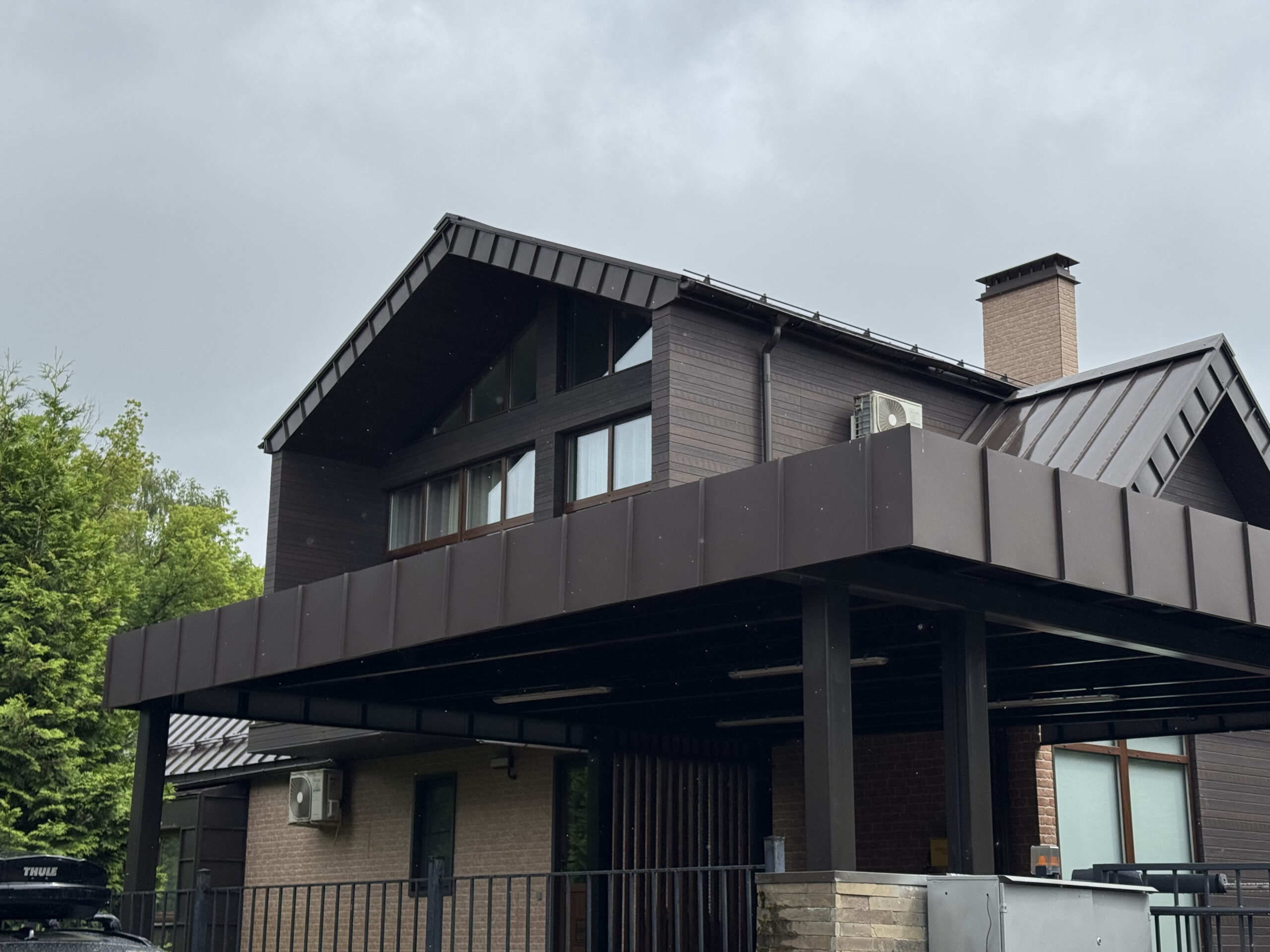

Перед нашей командой стояла задача спроектировать и построить односкатный навес в стиле хай-тек, который станет естественным продолжением архитектуры дома. Конструкция размером 6,94 × 7,39 метра должна была не просто защищать автомобили от осадков, а гармонично дополнить внешний облик участка и сохранить единый архитектурный стиль.

Особенность проекта заключалась в высоких требованиях к архитектуре объекта. Заказчиком выступал дизайнер, поэтому было важно создать навес, который идеально впишется в экстерьер дома, подчеркнет современную архитектуру и будет выглядеть как ее естественное продолжение, не перетягивая внимание на себя.

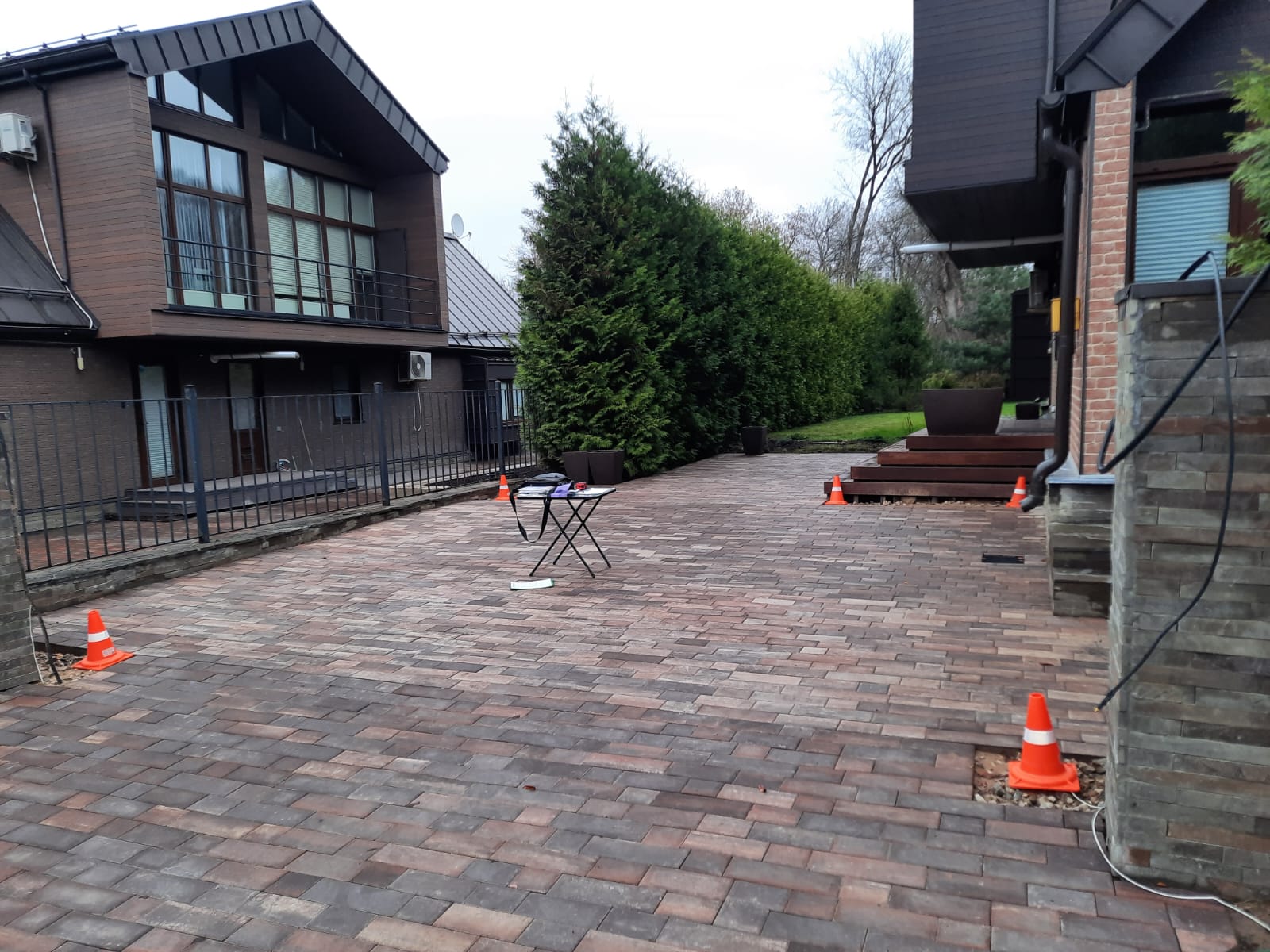

Фото до начала работ

До начала строительства на участке располагалась открытая площадка, вымощенная брусчаткой, без какой-либо защиты автомобилей от осадков. Именно здесь предстояло установить несущий каркас навеса и создать современную парковочную зону, гармонично интегрированную в архитектуру дома.

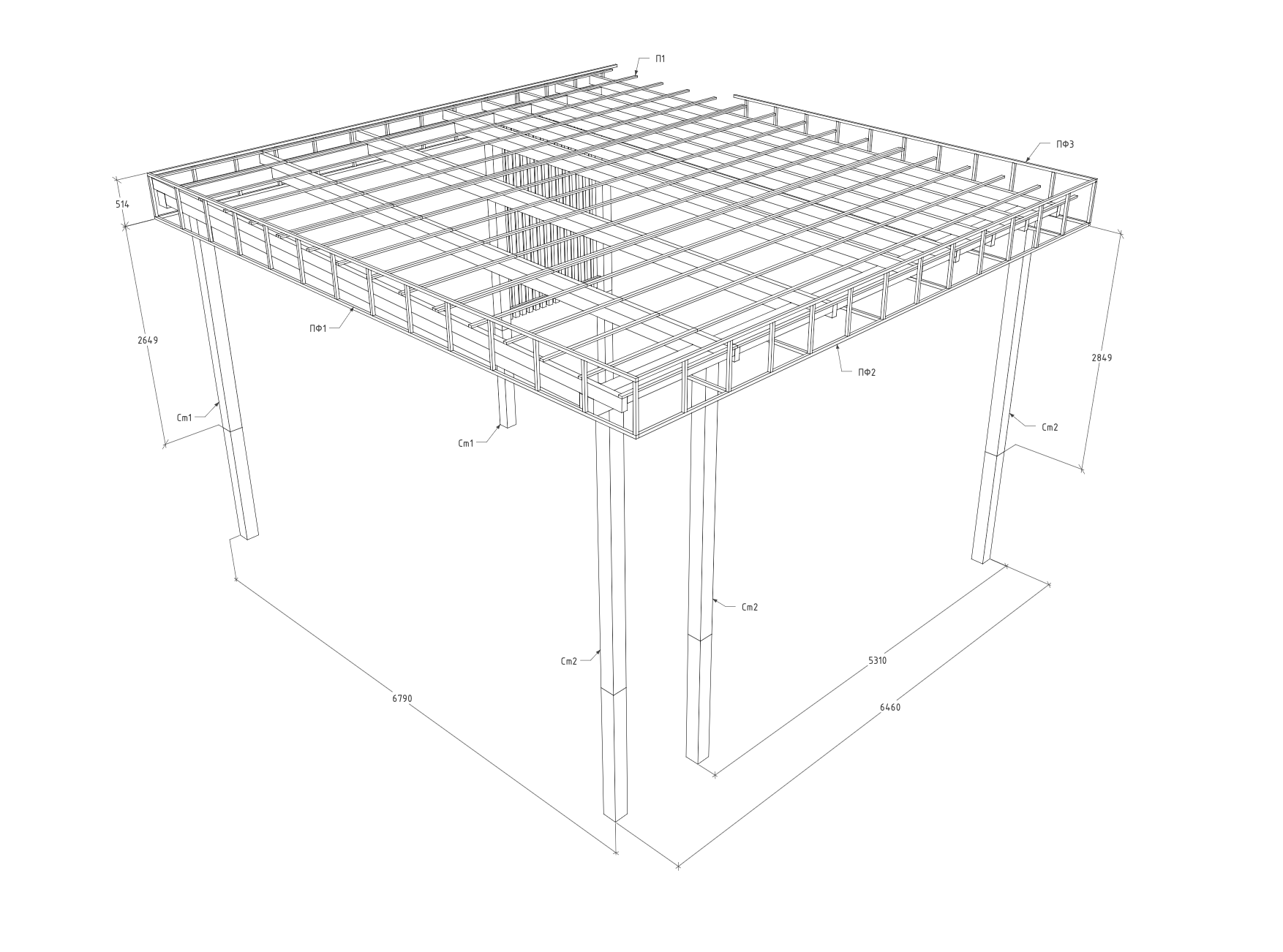

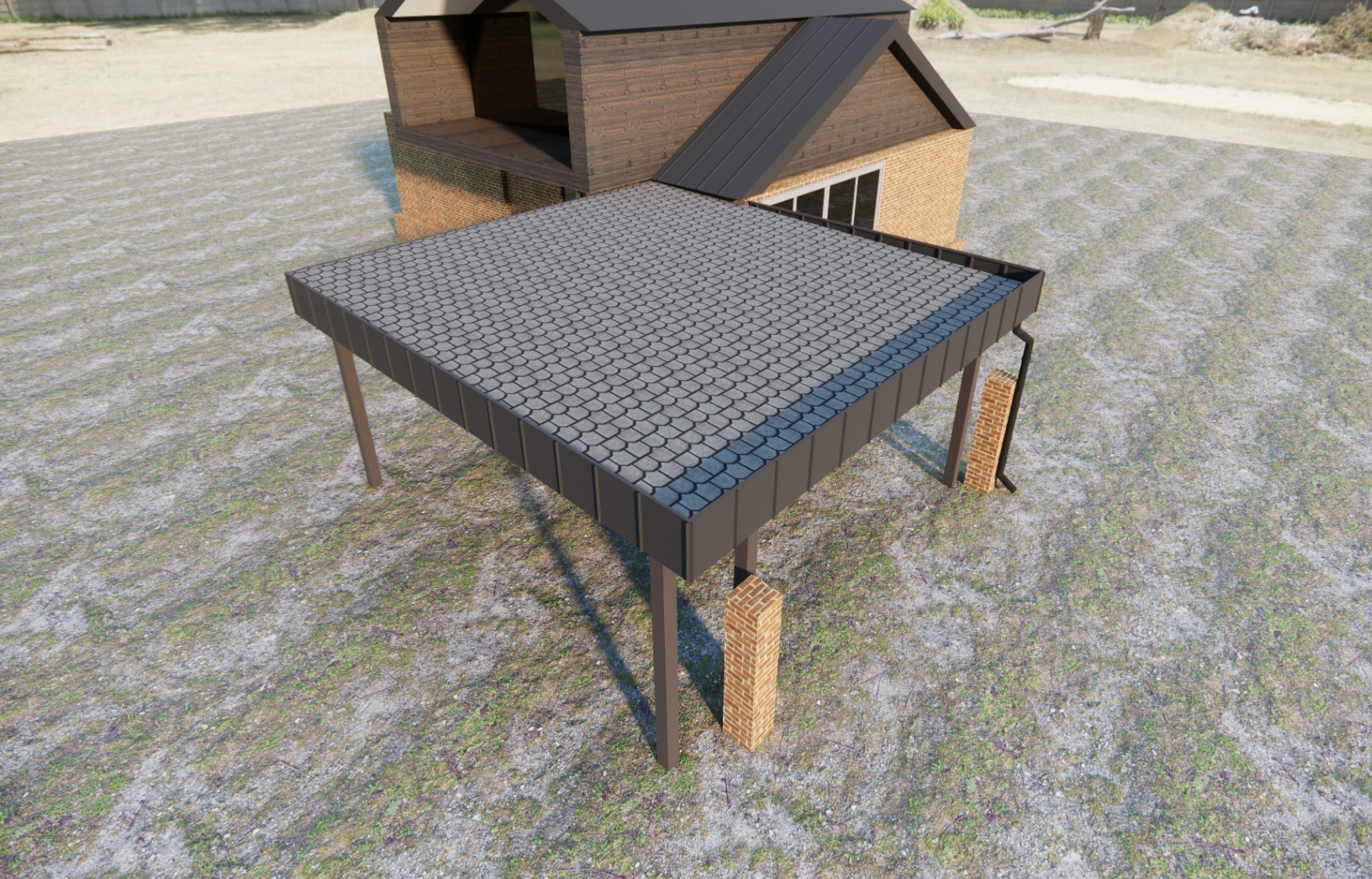

Чертежи и 3D-визуализация

Перед началом производства инженеры подготовили полный комплект рабочей документации и разработали 3D-модель будущего навеса. Это позволило заранее проработать все узлы сопряжения конструкции с домом, рассчитать скрытый уклон кровли 1,5°, расположение водосточной системы и декоративного фриза высотой 514 мм, а также согласовать с заказчиком материалы, цветовые решения и внешний вид конструкции еще до начала изготовления.

Инженерное решение

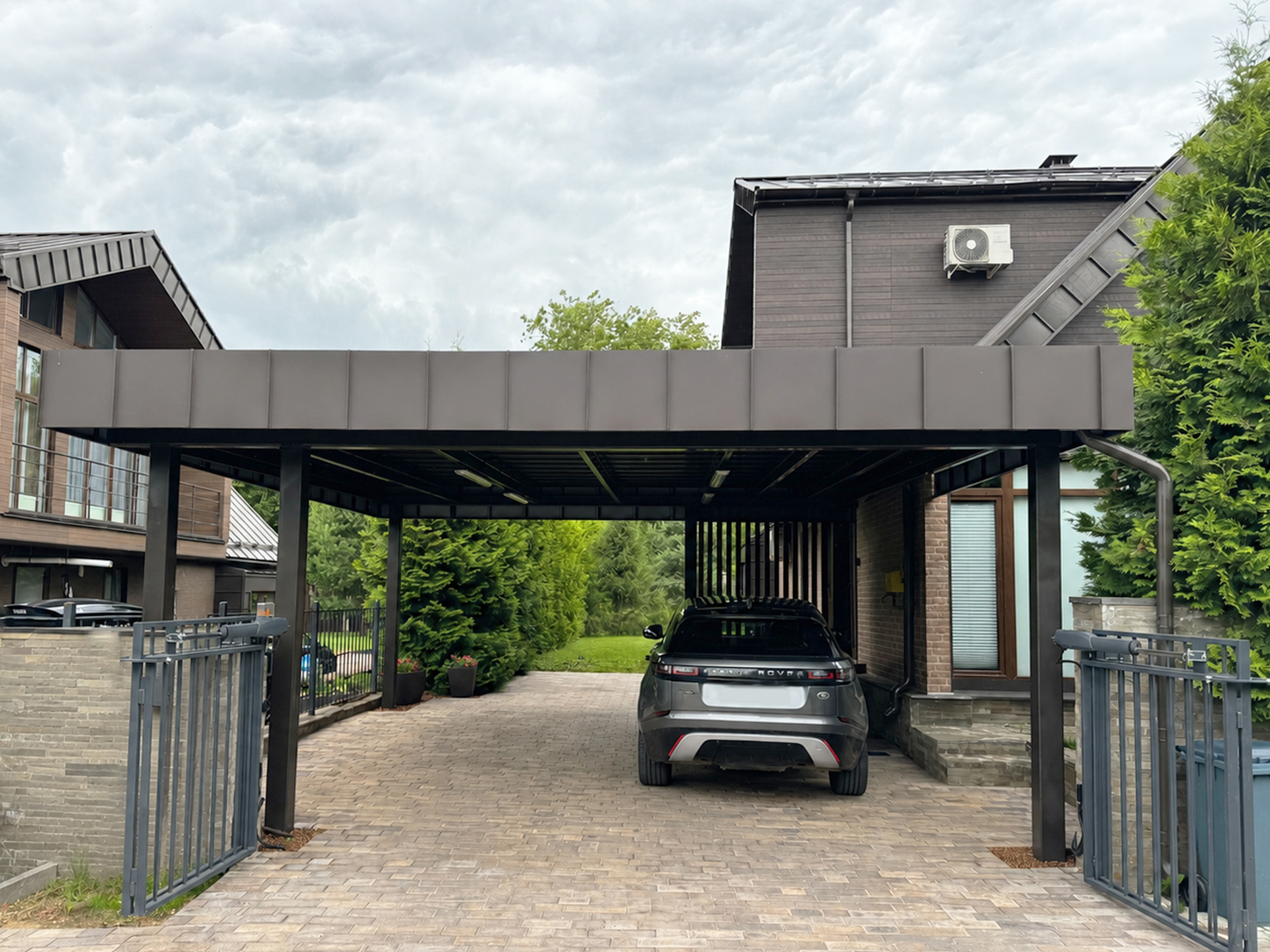

Несущая система навеса построена на шести опорных стойках из профильной трубы 160×160×8 мм, заглубленных методом бутования на 1,5 метра. Основные балки также выполнены из трубы 160×160 мм, а стропильная система — из усиленных элементов 120×60×5 мм, что обеспечивает конструкции высокий запас прочности.

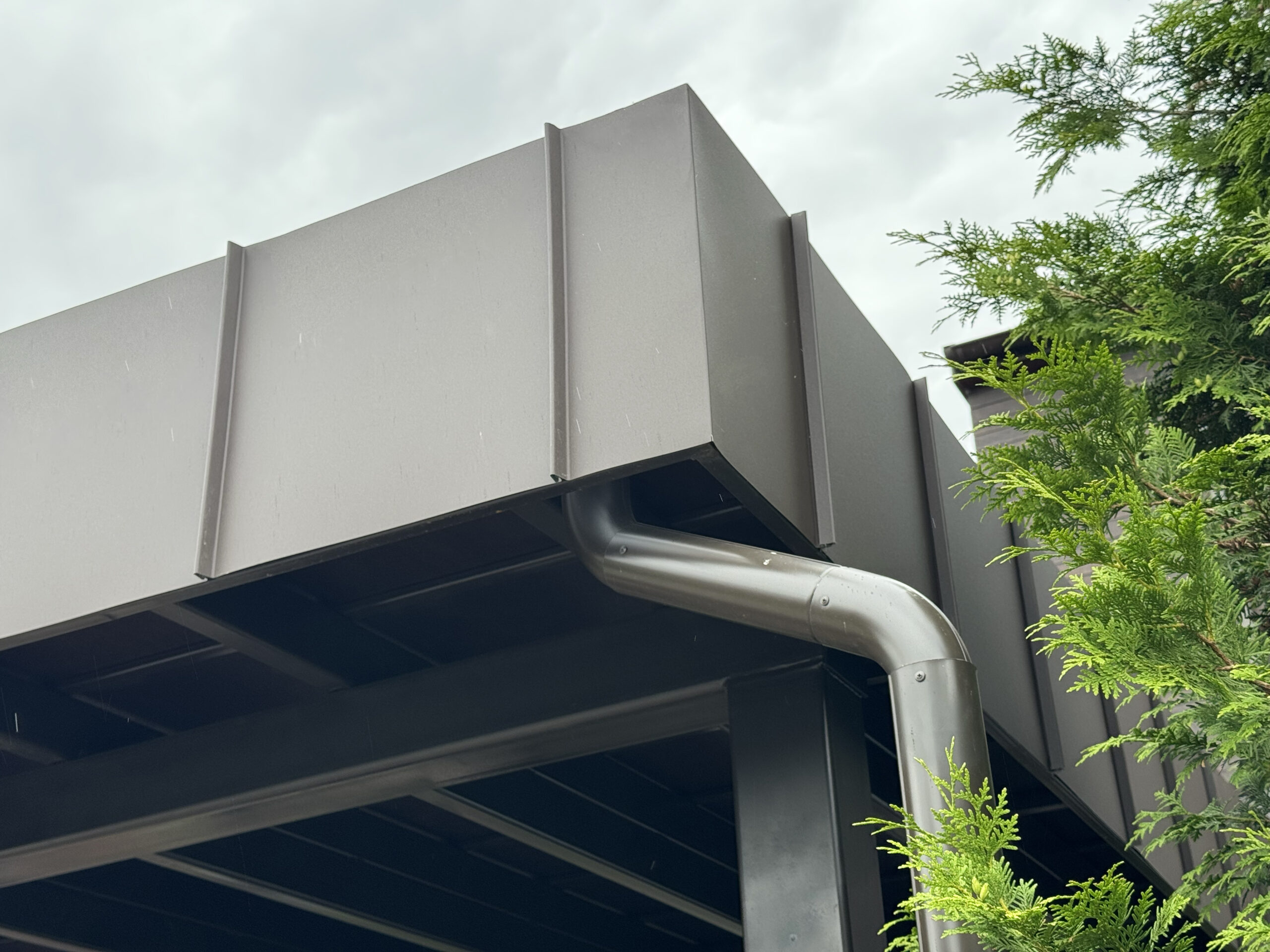

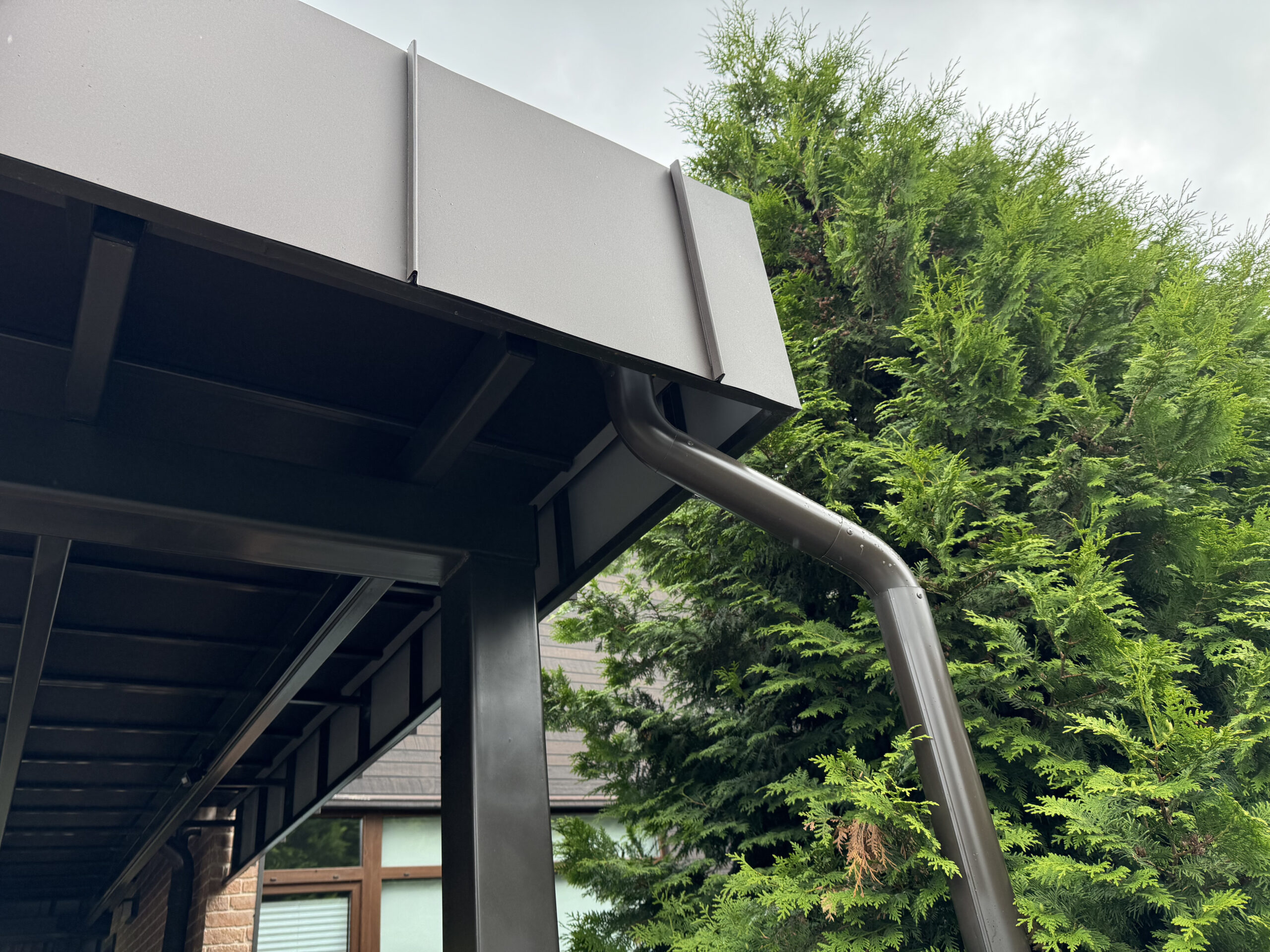

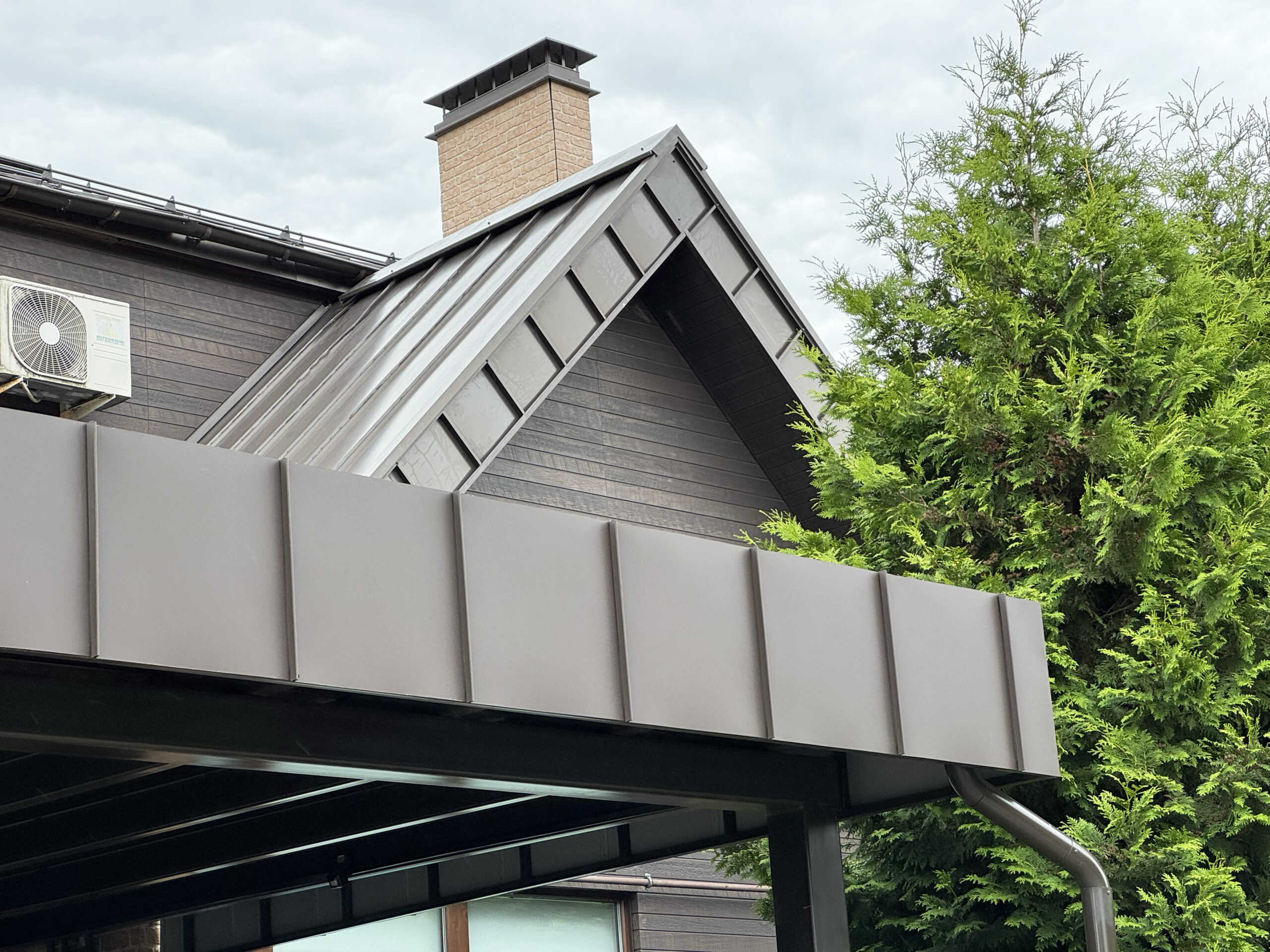

Несмотря на лаконичный внешний вид и практически плоский силуэт кровли, конструкция имеет инженерно рассчитанный уклон 1,5°, благодаря которому вода эффективно отводится через металлическую водосточную систему. Кровля выполнена по основанию из ламинированной фанеры с подкладочным ковром и рулонной черепицей, а высокий фриз с облицовкой кликфальцем полностью скрывает конструктив, сохраняя чистую архитектуру навеса.

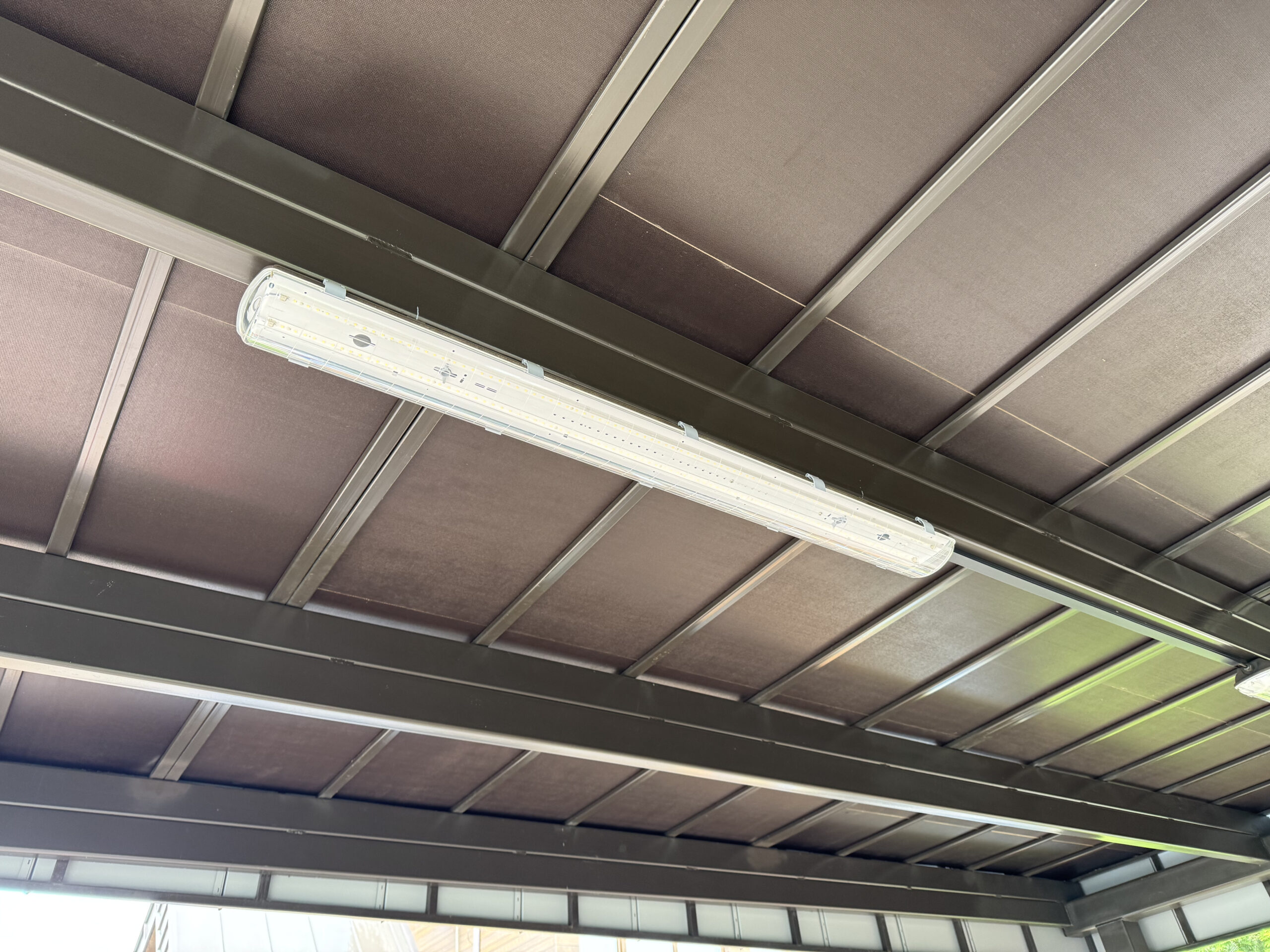

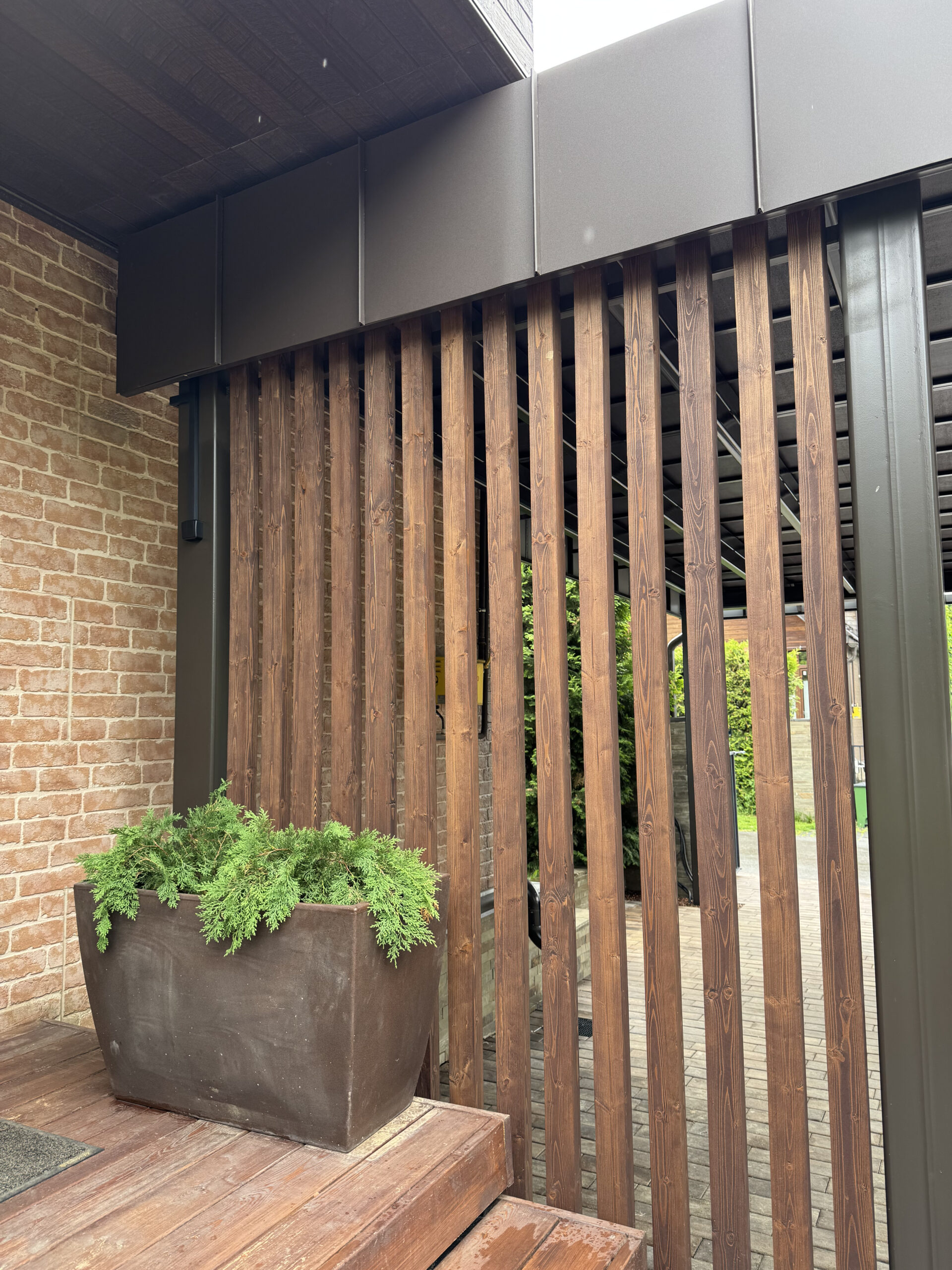

Дополнительно в проекте предусмотрена декоративная стенка из натуральной древесины, которая деликатно разделяет пространство и делает парковочную зону более приватной. Навес также оснащен встроенным освещением, датчиком движения и скрытой прокладкой кабеля, а все сварные соединения после монтажа защищены цинконаполненным грунтом и окрашены в цвет металлокаркаса.
